Texas Instruments Convertidor digital reductor integrado TPS53830A
El convertidor digital reductor integrado TPS53830A de Texas Instruments ofrece un modo D-CAP+™ para una fuente de alimentación DDR5 en DIMM. El dispositivo proporciona los voltajes VDD, VDDQ y VPP a los chips DRAM del módulo DIMM con capacidad de corriente configurable. El raíl de alta corriente se puede configurar en 2 fases o dos salidas para suministrar hasta 12 A (o 6 A + 6 A) de corriente con el control del modo D-CAP+. El convertidor también utiliza una compensación interna para facilitar su uso y reducir los componentes externos. El convertidor digital integrado de reducción de paso TI TPS53830A proporciona un conjunto completo de telemetría, incluyendo el voltaje de entrada, el voltaje de salida y la corriente de salida. También se proporcionan protecciones contra sobretensión, subtensión, límite de sobreintensidad y sobretemperatura.
El TPS53830A está disponible en un paquete QFN de 35 pines con mejora térmica y funciona desde -40 °C hasta +105 °C.
Características
- Diseño de silicio único para admitir aplicaciones DDR5
- 3 salidas para suministrar VDD (1,1 V), VDDQ (1,1 V) y VPP (1,8 V), con una cuarta salida opcional (VDD2)
- Para 3 salidas, 12 A para VDD (fase dual SWA), 6 A para VDDQ (SWC) y 5 A para VPP (SWD) con 3 salidas
- Para 4 salidas, 6 A para VDD1 (SWA), 6 A para VDD2 (SWB), 6 A para VDDQ (SWC) y 5 A para VPP (SWD)
- Detección remota diferencial de VDD, VDDQ y VPP
- Control D-CAP+™ para respuesta transitoria rápida
- Amplio voltaje de entrada de 4,5 V a 15 V
- Compensación de bucle interno programable
- Límite de corriente ciclo a ciclo por fase
- Frecuencia programable de 500 kHz a 1,375 MHz
- Compatibilidad con la interfaz de I2C y I3C para telemetría de voltaje, corriente, potencia, temperatura y condiciones de fallo
- Protecciones contra sobreintensidad, sobretensión y sobretemperatura
- Función de registro persistente (caja negra)
- Baja corriente inactiva
- 5 mm x 5 mm, 35 pines, paquete QFN PowerPad™

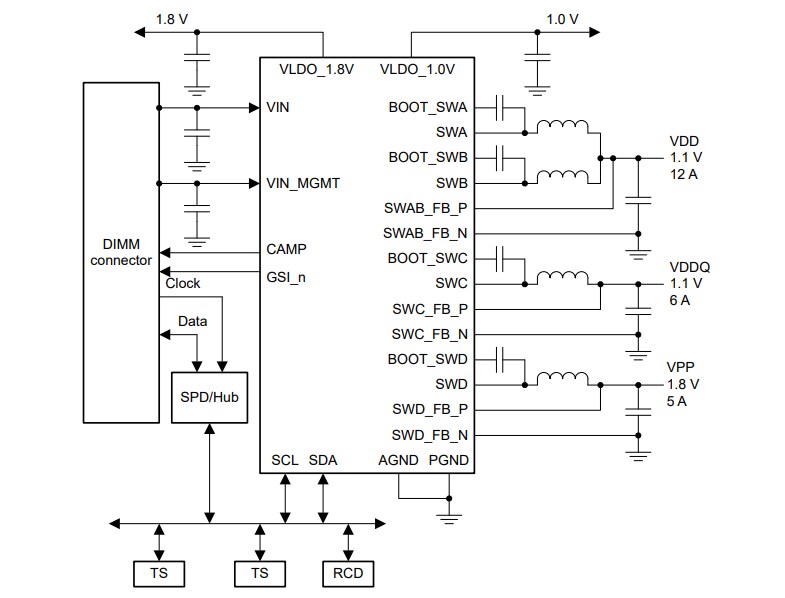

Aplicación simplificada
