TDK Inductores BCL3520FT-D
TDK BCL3520FT-D Inductors are designed for automotive power circuits and feature a small footprint with dimensions of 3.3mm x 3.5mm x 2mm. These power inductors offer a typical DC resistance range of 2.7mΩ to 10mΩ, a typical rated current range of 6.6A to 15.9A, and a rated voltage of 40V. The BCL3520FT-D modules use a flat wire instead of a standard round wire, reducing heat generation and power loss. These high-reliability inductors can be used in high-temperature environments up to +155°C. The BCL3520FT-D inductors from TDK are AEC-Q200 compliant.
Características
- Gracias a las propiedades de los materiales metálicos, pueden soportar corrientes mayores que los materiales de ferrita
- El uso de materiales de alta μ ha permitido alcanzar un bajo Rdc en productos metálicos
- La bobina está completamente encapsulada con un material magnético para minimizar el flujo de fuga
- Cumple con AEC-Q200 (productos automotrices)
- Resistencia DC líder en la industria de 5 mΩ y corriente nominal de 10 A
- Apto para entornos de alta temperatura, con un límite máximo garantizado de 155 °C
Aplicaciones
- Equipos relacionados con la automoción:
- LED, ECM, ADAS y BCM
- Circuitos de suministro de energía para aplicaciones automotrices
- ADAS, xEV y módulos de cámara para automoción
Especificaciones
- Inductancia de 470 nH ±20 % a 1 MHz
- Corriente nominal máxima de 8 A
- Resistencia máxima en corriente continua (DC) de 6 mΩ
- Tensión máxima nominal de 40 V
- Intervalo de temperatura de funcionamiento de -55 °C a 155 °C

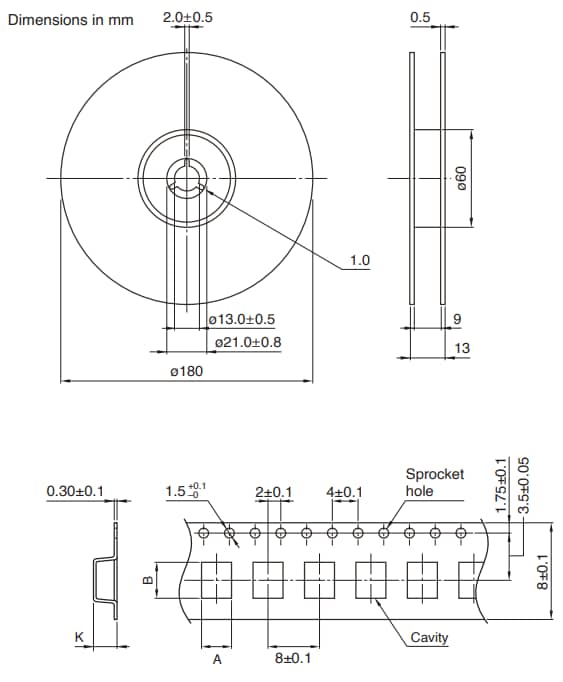

Diagrama mecánico
