Módulo de hardware plug-in STEVAL-ILM001V1 de STMicroelectronics para el STM8S-DISCOVERY

El módulo de hardware plug-in STEVAL-ILM001V1 de STMicroelectronics para el STM8S-DISCOVERY se utiliza para crear una aplicación esclava DALI plenamente funcional (Digital Addressable Lighting Interface "interfaz de iluminación direccionable digital"). El módulo de hardware plug-in STEVAL-ILM001V1 y el STM8S-DISCOVERY se pueden conectar y controlar desde cualquier red DALI. El STEVAL-ILM001V1 de STMicroelectronics proporciona todas las funciones requeridas por la norma DALI. La norma DALI es un protocolo de comunicación muy utilizado en aplicaciones de iluminación inteligentes.

Características

Adaptación de nivel desde los niveles de tensión de DALI (desde -6,5 hasta 22,5 V) hasta los niveles del microcontrolador (3,3 V / 5 V lógico)
Tiempos de elevación/caída adecuados para la comunicación
Límite de consumo de corriente (2 mA máx.)
Protección de sobrevoltaje para errores de conexión de tensión CA nominal a los conectores DA DALI
Conforme RoHS

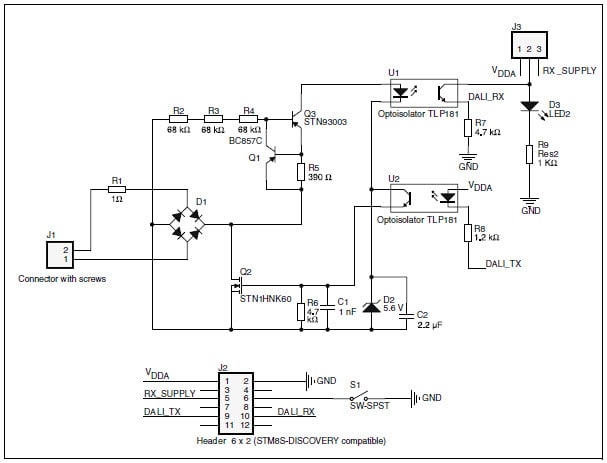

Circuito de aplicación

STMicroelectronics
Development Tools

Publicado: 2011-07-06 | Actualizado: 2022-03-11
