ROHM Semiconductor MOSFET de SiC de canal N de 750 V

Los MOSFET de SiC de canal N de 750 V de ROHM Semiconductor pueden aumentar la frecuencia de conmutación, lo que reduce el volumen de condensadores, reactores y otros componentes necesarios. Estos MOSFET de SiC están disponibles en los paquetes TO-247N, TOLL, TO-263-7L, TO-263-7LA y TO-247-4L. Los dispositivos tienen una resistencia estática de drenaje a fuente en estado encendido [RDS(on)] (típica) de 13 mΩ a 65 mΩ y una corriente continua de drenaje (ID) y de fuente (IS) (TC=25°C) de 22 A a 120 A. Estos MOSFET de SiC de canal N de 750 V de ROHM Semiconductor ofrecen altas tensiones de resistencia, baja resistencia en estado encendido y características de conmutación de alta velocidad, aprovechando los atributos únicos de la tecnología SiC.

Características

  • Baja resistencia de encendido
  • Velocidad de conmutación rápida
  • Recuperación rápida en sentido inverso
  • Fácil de conectar en paralelo
  • Fácil de utilizar
  • Chapado libre de plomo
  • Conforme con la RoHS
  • Nivel de sensibilidad a la humedad (MSL) 1
  • Calificado para AEC-Q101 (solo sufijo AHR)

Aplicaciones

  • Automóvil (solo sufijo AHR)
  • Inversores solares
  • Convertidores CC/CC
  • Suministros de potencia de modo conmutador (SMPS)
  • Fuentes de alimentación ininterrumpibles (UPS)
  • Calentamiento por inducción
  • Almacenamiento de energía y formación de baterías
  • Accionamientos motorizados

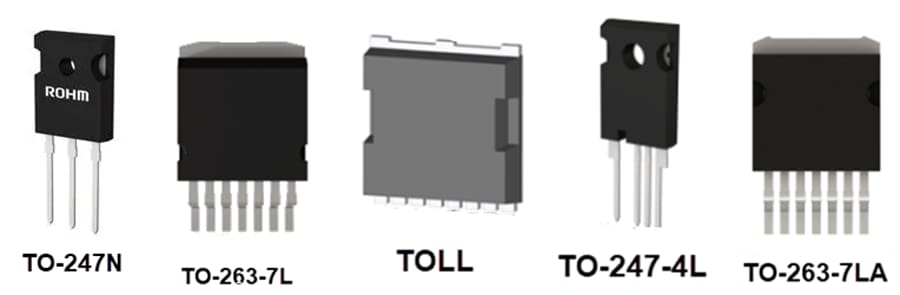

Paquetes

Tabla - ROHM Semiconductor MOSFET de SiC de canal N de 750 V
View Results ( 23 ) Page
Número de referencia Hoja de datos Empaquetado / Estuche Rds encendido (drenaje de la fuente en resistencia) Id: corriente de drenaje continuo Pd (disipación de potencia) Qg (carga de compuertas)
SCT4026DW7TL SCT4026DW7TL Hoja de datos TO-263-7 26 mOhms 51 A 150 W 94 nC
SCT4045DRHRC15 SCT4045DRHRC15 Hoja de datos TO-247-4 59 mOhms 34 A 115 W 63 nC
SCT4026DEC11 SCT4026DEC11 Hoja de datos TO-247N-3 26 mOhms 56 A 176 W 94 nC
SCT4045DW7TL SCT4045DW7TL Hoja de datos TO-263-7 59 mOhms 31 A 93 W 63 nC
SCT4013DLLTRDC SCT4013DLLTRDC Hoja de datos TOLL-9 120 A 405 W 170 nC
SCT4045DLLTRDC SCT4045DLLTRDC Hoja de datos TOLL-9 37 A 133 W 63 nC
SCT4026DRC15 SCT4026DRC15 Hoja de datos TO-247-4 26 mOhms 56 A 176 W 94 nC
SCT4020DLLTRDC SCT4020DLLTRDC Hoja de datos TOLL-9 80 A 277 W 123 nC
SCT4036DEC11 SCT4036DEC11 Hoja de datos TO-247N-3 47 mOhms 42 A 136 W 72 nC
SCT4036DRC15 SCT4036DRC15 Hoja de datos TO-247-4L 47 mOhms 42 A 136 W 72 nC
