Broadcom Convertidores de potencia óptica
Los convertidores de potencia óptica de Broadcom incluyen las familias de productos AFBR-POCxxxL, AFBR-POC306A1 y AFBR-POCx04L, que convierten la potencia óptica en potencia eléctrica para aplicaciones que requieren un completo aislamiento eléctrico en entornos industriales altamente exigentes. Los dispositivos son ideales para alimentar circuitos electrónicos donde las soluciones cableadas eléctricamente no son factibles debido a la alta tensión, la inductancia electromagnética o los fuertes campos magnéticos.
El AFBR-POCxxxL es un dispositivo semiconductor compuesto de múltiples uniones que, dependiendo de la estructura de chip seleccionada, suministra tensiones de funcionamiento para aplicaciones típicas de 3 V DC o 5 V DC. Típicamente, se pueden suministrar 600 mW de energía eléctrica mediante la conversión de 1,5 W (CW) de potencia de entrada óptica en un intervalo de temperatura de funcionamiento de -40 °C a +85 °C. Una configuración térmica inteligente simplifica la integración del sistema. El AFBR-POCxxxL está optimizado para el acoplamiento eficiente de fibras MM con NA comúnmente disponibles. Todos los productos están disponibles con conectores ST o FC estándar del sector.
Los convertidores de potencia óptica AFBR-POCx04L proporcionan un nivel típico de tensión de salida de 4,3 V, compatible con la mayoría de las aplicaciones de 3 V DC. Los convertidores AFBR-POCx06L admiten la mayoría de las aplicaciones de 5 V DC al proporcionar un nivel típico de tensión de salida eléctrica de 6,5 V. Se pueden entregar hasta 3 vatios de potencia eléctrica mediante la conversión de la potencia de entrada óptica proporcionada por fibra óptica desde un diodo láser de alta potencia. El convertidor de potencia óptica cuenta con una respuesta casi lineal a la entrada óptica en un amplio rango de temperaturas.
El Broadcom AFBR-POC306A1 está optimizado para la integración con un acoplamiento eficiente de fibras multimodo (MM) con aperturas numéricas que van de 0,22 a 0,27 y con diámetros típicos de núcleo de 62,5 µm a 400 µm.
Características
- AFBR-POC306A1/AFBR-POC306A5
- Potencia de salida eléctrica de hasta 3 W
- Puerto óptico ST para uso con fibras MM con una apertura numérica de ~0,22 y una amplia gama de diámetros de núcleo de fibra
- Ideal para emparejar con la amplia variedad de láseres de 980 nm desarrollados para telecomunicaciones y otras aplicaciones y reconocidos por su larga vida útil y fiabilidad
- Intervalo de temperatura de funcionamiento de -40 °C a + +85 °C
- Fácil montaje del disipador de calor para la gestión térmica
- AFBR-POCxxxL
- Se ofrecen diferentes características de salida del convertidor para una compatibilidad perfecta con las aplicaciones objetivo
- Proporciona típicamente 600 mW de energía eléctrica
- Disponible con puertos ST y FC roscados para fibras MM
- Puerto ST roscado para un fácil montaje en panel
- Conforme con la RoHS
- Solución de alimentación por fibra (PoF) completamente aislada que convierte eficientemente la potencia óptica en potencia eléctrica
Aplicaciones
- Sensores de corriente de alta tensión y transformadores de instrumentos
- Sondas de campo eléctrico y de campo magnético (también conocidas como sondas ópticas)
- Alimentación con un aislamiento galvánico del 100 % para controladores de compuertas de los IGBT de alta tensión y MOSFET de SiC
- Bobinas de imagen por resonancia magnética/RF y equipos de monitoreo de pacientes
- Circuitería de acondicionamiento de energía
- Transmisores inalámbricos
- Transformadores de aislamiento para interruptores
- Sensores y transductores para aeronaves
Fichas técnicas

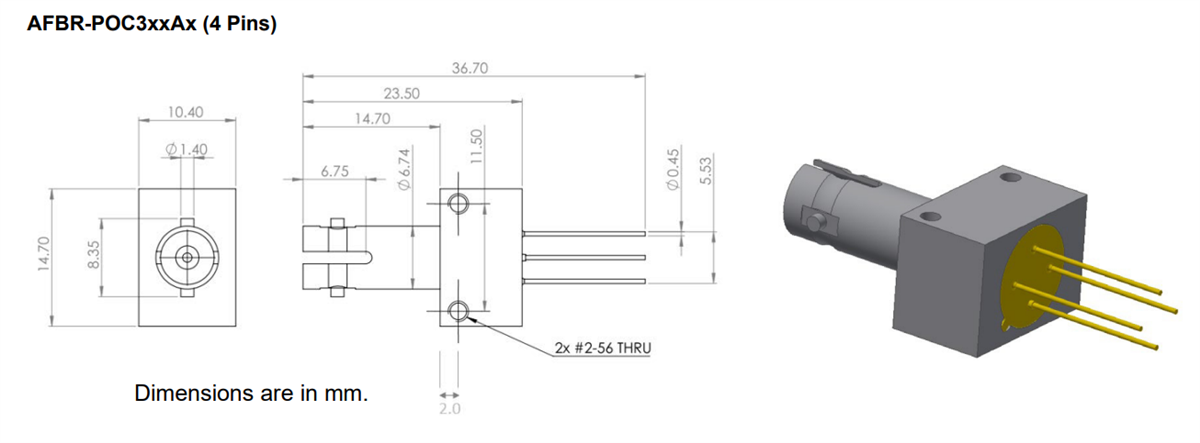

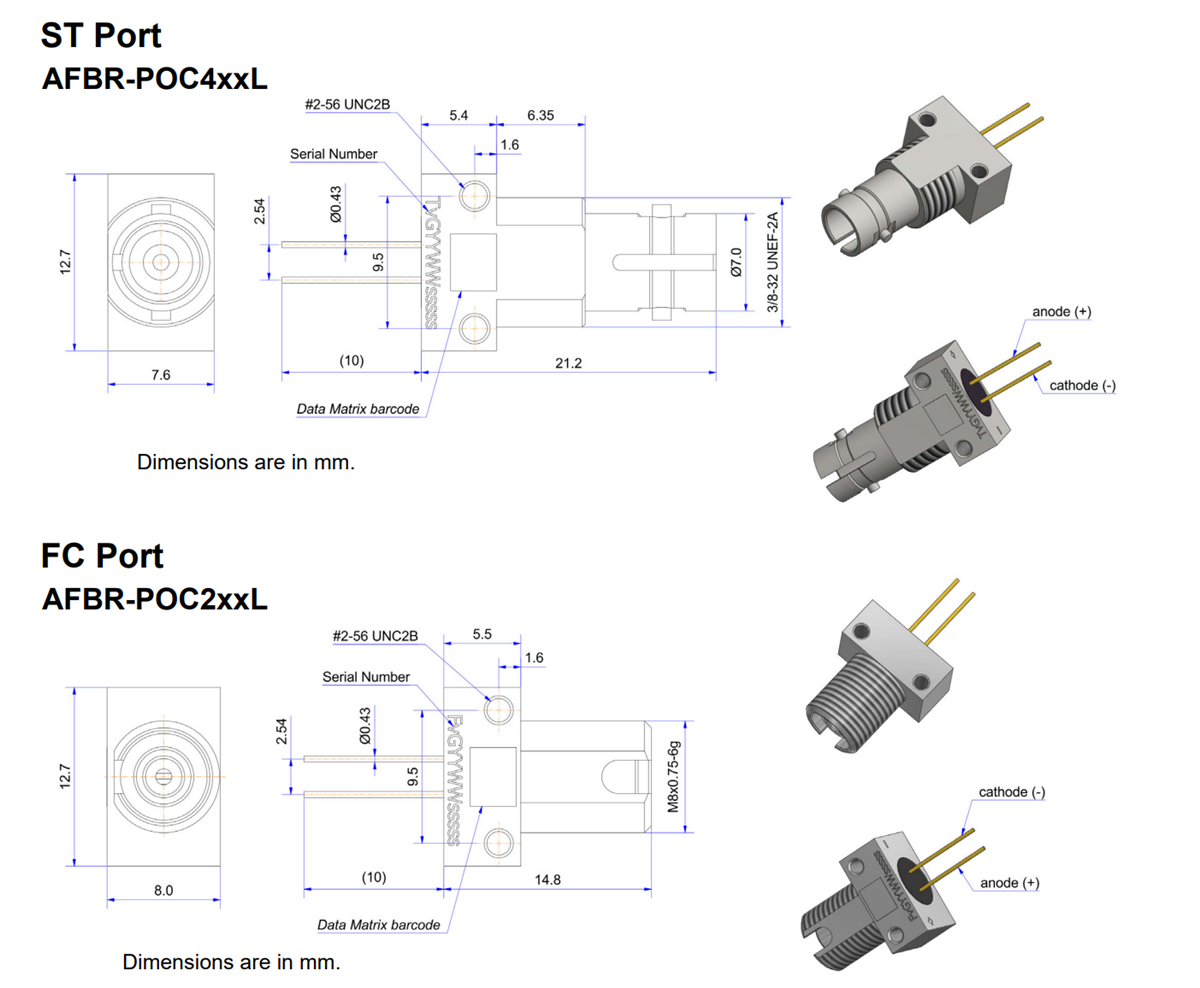

Dimensiones mecánicas
