NXP Semiconductors Solución integrada S32M2 de 12 V
La solución integrada S32M2 de NXP Semiconductors para el control de motores de 12 V integra funciones analógicas de alto voltaje con un robusto núcleo MCU integrado. La NXP Semiconductors S32M2 garantiza un alto rendimiento y el cumplimiento de la norma ISO 26262 en materia de seguridad funcional hasta ASIL B. Entre sus características principales se incluyen el diseño basado en plataforma de los nodos periféricos de control del motor, lo que permite acelerar el tiempo de comercialización, capacidades avanzadas de análisis de datos, capacidades de diagnóstico del inversor/motor y algoritmos avanzados para minimizar el ruido en el habitáculo. Gracias a su compatibilidad con la plataforma automotriz S32 de NXP, la familia S32M2 permite actualizaciones inalámbricas de firmware (FOTA) sin problemas, la reutilización de software y una gran flexibilidad. Prestando atención al coste a nivel de sistema, S32M2 integra reguladores de voltaje, moduladores de ancho de pulso, convertidores de analógico a digital, temporizadores y memoria no volátil para reducir el número total de componentes y el espacio en la placa en un paquete LQFP-EP de 64 pines.
Características
- Núcleo Arm® Cortex®-M4 de 80 MHz o núcleo Arm Cortex-M7 de 120 MHz con unidad de coma flotante de precisión simple
- Interfaz física integrada para CAN FD o LIN
- Regulador de voltaje integrado para funcionamiento con batería de coche de 12 V
- Regulador de voltaje integrado para funcionamiento con batería de coche
- Dirigido a aplicaciones ISO 26262 hasta ASIL B
- Seguridad de hardware compatible con CSE o HSE
- Documentación de seguridad y soporte de la comunidad SafeAssure
- Controlador de puerta MOSFET trifásico integrado para accionar motores BLDC o PMSM con control de velocidad de respuesta programable
- Medición de corriente integrada para solución de derivación única
- Ejemplos de software de control de motores, incluido el enfoque de diseño basado en modelos
- Memoria flash ampliada para AUTOSAR®, sistema operativo, diagnósticos, gestor de arranque y actualizaciones inalámbricas
- Controladores en tiempo real (RTD) para AUTOSAR y sistemas operativos no AUTOSAR
Aplicaciones
- Arquitecturas zonales para automoción
- Vehículos definidos por software
- Iluminación exterior avanzada para automoción
- Controlador de zona para automoción
- Bombas eléctricas
- Calefacción, ventilación y aire acondicionado (HVAC)
- Control de motores CC sin escobillas (BLDC)
- Accionamientos de motor
Vídeos

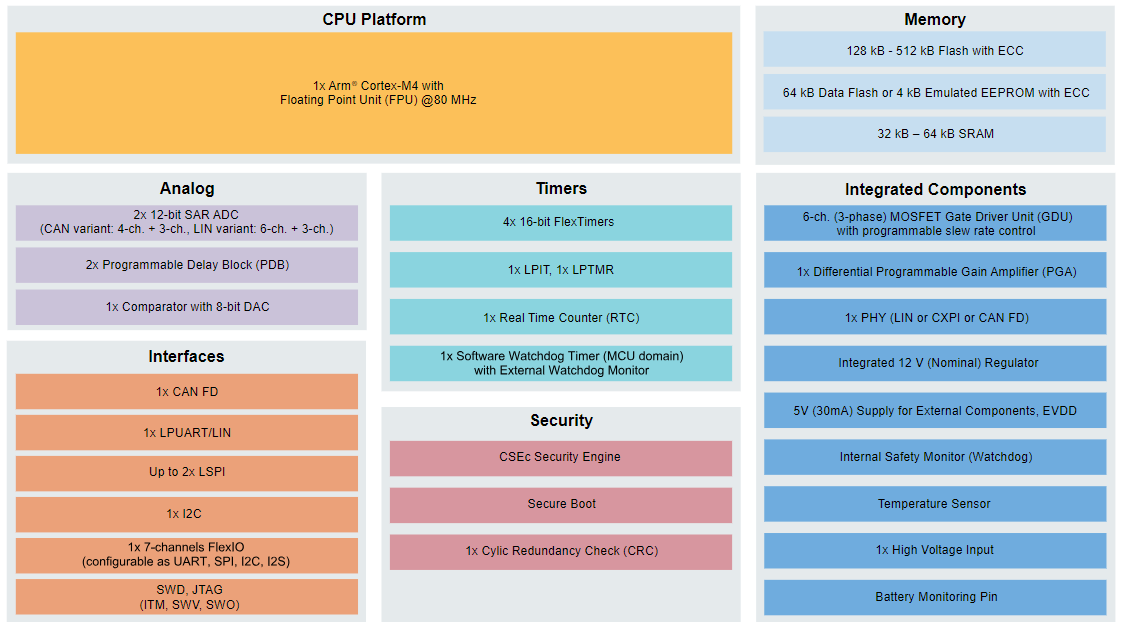

S32M24x Block Diagram

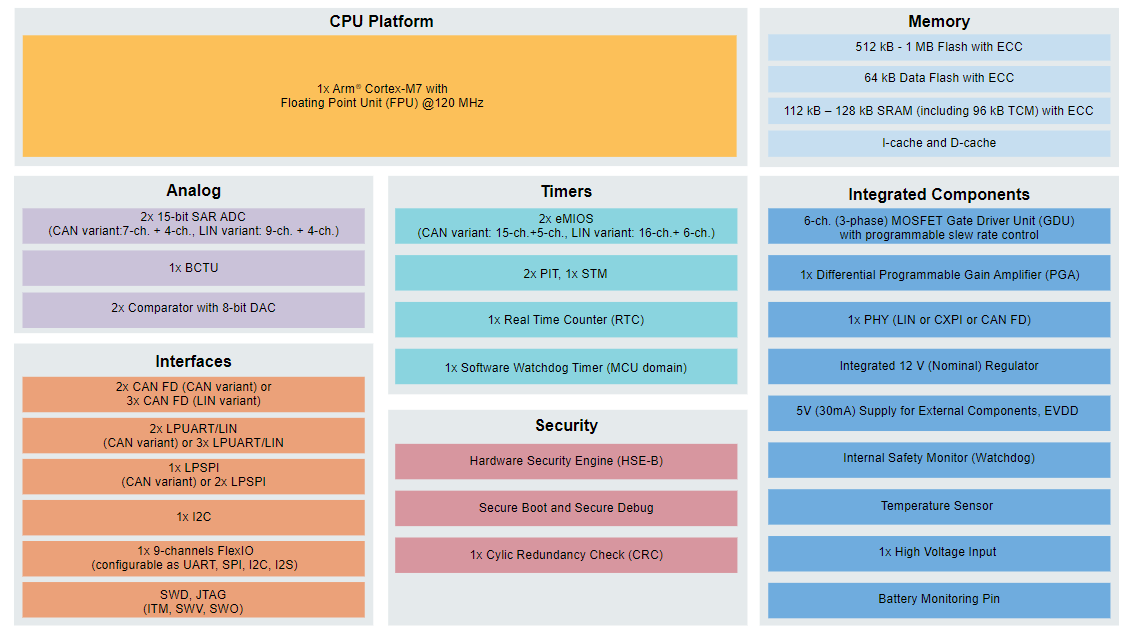

S32M27x Block Diagram

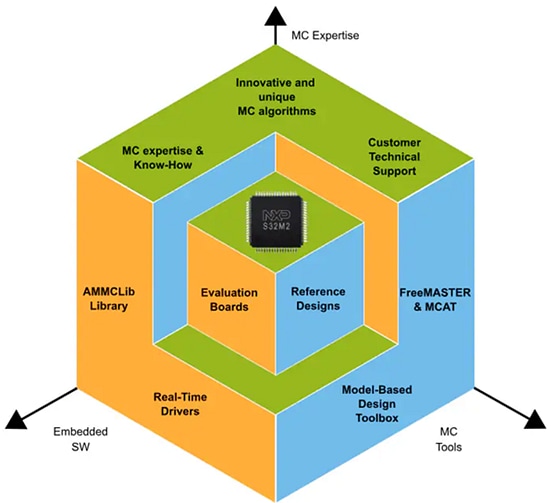

Solution Diagram
Additional Resources
Associated Boards
NXP Semiconductors S32M2 PMSM/BLDC Motor Control Evaluation Boards
Engineered for 3-phase BLDC & PMSM control apps like electric pumps, cooling systems, & actuators.
NXP Semiconductors S32M276SFFRD Reference Design Board
Board is engineered for automotive and PMSM motor control applications.
View Results ( 4 ) Page
| Número de referencia | Hoja de datos | Núcleo | Tipo de interfaz | Frecuencia máxima de reloj | Empaquetado / Estuche | Tamaño de memoria del programa | Resolución de ADC | Tamaño de datos RAM | Tipo de memoria de programa |
|---|---|---|---|---|---|---|---|---|---|
| S32M244CCABWKHST |  |
ARM Cortex M4 | CAN, I2C, SPI, USART, USB | 80 MHz | LQFP-EP-64 | 512 kB | 12 bit | 64 kB | Flash |
| S32M244LCABWKHST | |
ARM Cortex M4 | CAN, I2C, SPI, USART, USB | 80 MHz | LQFP-EP-64 | 512 kB | 12 bit | 64 kB | Flash |
| S32M276CHABMKHST | |
ARM Cortex M7 | CAN, I2C, SPI, USART, USB | 120 MHz | LQFP-EP-64 | 1 MB | 15 bit | 128 kB | Flash |
| S32M276LHABMKHST | |
ARM Cortex M7 | CAN, I2C, SPI, USART, USB | 120 MHz | LQFP-EP-64 | 1 MB | 15 bit | 128 kB | Flash |
Publicado: 2024-06-28
| Actualizado: 2024-12-04
