Microchip Technology Osciladores MEMS para automoción DSA15x
Los osciladores MEMS para automoción DSA15x de Microchip Technology están diseñados para ofrecer una alta fiabilidad, bajo jitter y un bajo consumo de energía en entornos de automoción exigentes. Estos osciladores de sistemas microelectromecánicos (MEMS) ofrecen un excelente rendimiento en cuanto al jitter y la estabilidad con un consumo muy bajo en un amplio rango de tensión de alimentación (de 1,71 V a 3,63 V) y temperatura (de -40 °C a +125 °C). Los osciladores para automoción DSA15x incorporan un resonador totalmente de silicio muy resistente. El diseño basado en MEMS permite un alto nivel de fiabilidad, lo que hace que los dispositivos DSA150x sean ideales para las aplicaciones de automoción más exigentes. Estos osciladores funcionan en un rango de tensión de 1.8V/2.5V a 3,3 V. Los osciladores DSA15x están homologados por AEC-Q100 para su uso en automoción, no contienen plomo y cumplen con la normativa RoHS. Estos osciladores son ideales para sistemas de infoentretenimiento y ADAS en automoción, redes integradas en vehículos y bus CAN, USB, SATA, reloj de referencia SAS y reloj de Ethernet 100M/1G/10G.
Características
- Homologados por AEC-Q100 para la automoción
- Salida CMOS a cualquier frecuencia entre:
- 2,3 MHz y 170 MHz (2,5 V y 3,3 V)
- 2,3 MHz y 125 MHz (1,8 V)
- ±20 ppm, ±25 ppm y ±50 ppm de estabilidad total excepcional con respecto a la temperatura
- Jitter de fase bajo de 1 ps (típico)
- Rango de tensión de funcionamiento de 1.8V/2.5V a 3,3 V
- Modo de espera para ahorrar la vida útil de la batería
- Tiempo de arranque rápido de 2,5 ms
- Rango de temperatura ampliado de -40 °C a 125 °C
- Reemplazo directo («Drop-In») compatible pin a pin con los osciladores estándar de la industria
- Fiabilidad a nivel de semiconductores significativamente superior a la del cuarzo
- Mayor duración de la batería/menor consumo de energía
- Encapsulado plástico compacto
- Consumo de corriente en funcionamiento bajo de 6,5 mA (típico)
- Plazo de producción corto
- Huellas ultrapequeñas:
- Encapsulado VFLGA de 2,0 mm x 1,6 mm
- Encapsulado VFLGA de 2,5 mm x 2,0 mm
- Encapsulado VFLGA de 3,2 mm x 2,5 mm
- Encapsulado VFLGA de 5,0 mm x 3,2 mm
- Encapsulado VFLGA de 7,0 mm x 5,0 mm
- Alta fiabilidad
- Resistente a los golpes y las vibraciones
- Sin plomo y conforme con la RoHS
Aplicaciones
- Sistemas de infoentretenimiento para automoción y sistemas avanzados de asistencia al conductor (ADAS)
- Redes a bordo del vehículo y bus CAN
- Reloj de referencia USB, SATA y SAS
- Reloj de Ethernet 100M/1G/10G

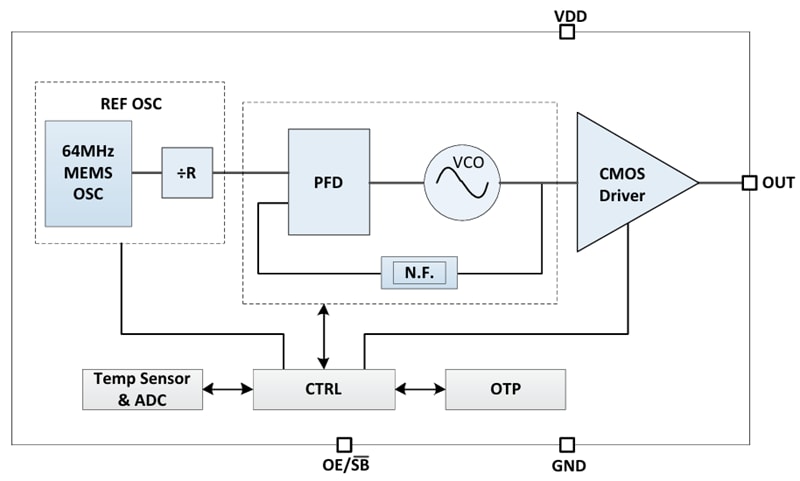

Diagrama de bloques
