Infineon Technologies CI de controlador de compuerta MOSFET múltiple MOTIX™ TLE92102
El CI de controlador de compuerta MOSFET múltiple MOTIX™ TLE92102 de Infineon Technologies es un controlador de compuerta avanzado con interfaz SPI dedicado al control de hasta cuatro MOSFET de canal N. Incluye dos medios puentes para el control del motor DC, un amplificador de detección de corriente integrado (CSA) y es compatible con ISO 26262 (ASIL B). El TLE92102 de Infineon Technologies es ideal para aplicaciones de accionamiento de motores de seguridad con calificación ASIL B de hasta 12 V, como controles de asientos, elevadores de ventanas, cerraduras de puertas centrales o módulos de control de carrocería.
Características
- Conduce hasta cuatro N-MOSFET
- Amplificador de detección de corriente integrado
- Secuenciador de corriente de compuerta configurable
- Fases de salida de control de corriente
- Ruta de apagado redundante
- Rango de suministro de 7 V a 36 V
- Entrada PWM
- Reacciones de fallo configurables
- Monitoreo y diagnóstico
- ISO 26262 ASIL B
- AEC Q100 grado 0
- Configuración SPI de 5 MHz
- Controla hasta dos semipuentes
- Reduce la lista de materiales
- Bajo coste del sistema
- Evita problemas de EMC
- Control preciso del MOSFET
- Control preciso del motor
- Ruta redundante en caso de error
- Reducción del consumo de energía
Aplicaciones
- Controles del asiento de 12 V y funciones ampliadas (ajuste de la columna de dirección, ajuste del pedal del acelerador)
- Portones de elevación de 12 V
- Cerraduras de puertas centrales de 12 V
- Módulos de control de carrocería de 12 V (cubierta de carga, bomba de lavado, elevación de ventanas, limpiaparabrisas trasero, etc.)

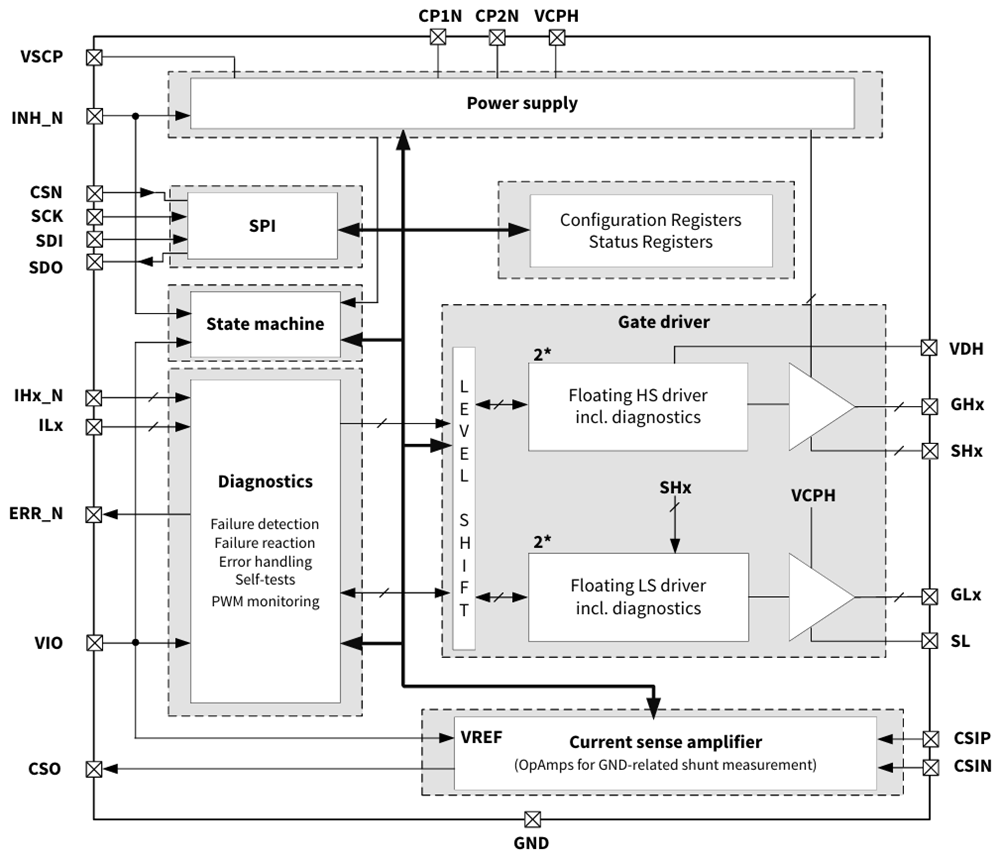

Diagrama de bloques funcional
