Bourns Inductores de chip de modo común SRF3225TAP
Los inductores de chip de modo común Bourns SRF3225TAP ofrecen un tamaño compacto y una construcción blindada para una baja radiación. Estos inductores Bourns admiten altas corrientes nominales de hasta 2 A y proporcionan valores de impedancia que van desde 500Ω hasta 1000Ω, suprimiendo eficazmente la interferencia electromagnética (EMI) que entra o sale del sistema. La serie SRF3225TAP ofrece un amplio rango de temperatura de funcionamiento, desde -55°C hasta +150°C, y es compatible con AEC-Q200 y es ideal para usar en filtros de ruido y líneas eléctricas DC en sistemas de consumo, industriales y automotrices.
Características
- Construcción blindada: baja radiación
- Corriente alta
- Tamaño compacto
- Cumple con AEC-Q200
- Cumple con RoHS y no contiene halógenos
Aplicaciones
- Filtros de ruido
- Líneas de tensión de DC
- Sistemas de automoción
Especificaciones
- Corriente nominal máxima de 1,5 A o 2 A
- Impedancia en modo común de 500 Ω ±25 % o 1 000 Ω ±25 % a 100 MHz
- Resistencia de DC máxima de 0,10 Ω
- Resistencia de aislamiento mínima de 10 MΩ
- Tensión nominal máxima de 80 VDC
- Intervalo de temperatura de funcionamiento de -55 °C a +150 °C
Esquema

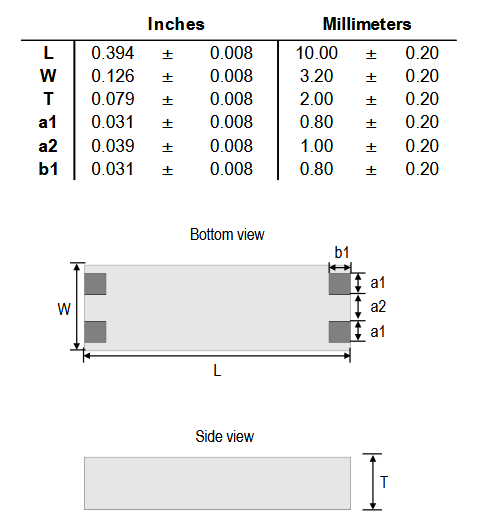

Dimensiones
