Analog Devices Inc. Transceptores μModule® aislados LTM2884/2892/2894
Los transceptores μModule® aislados LTM2884/2892/2894 de Analog Devices son transceptores μModule (LTM2884, LTM2894) o aisladores (LTM2892) completamente aislados galvánicamente. Los transceptores LTM2894/2892/2884 son una solución de sistema completo en un paquete (SiP) que ofrece hasta 7.4kVRMS de aislamiento.
LTM2884 y LTM2894 son excelentes para el aislamiento en aplicaciones de host, concentradores, divisores de bus o dispositivos periféricos. El LTM2892 ofrece una comunicación ininterrumpida a través de grandes transitorios de modo común más rápidos de 50 kV/μs en sistemas donde el bucle de tierra está roto.
Los módulos tienen un rendimiento optimizado y una alta integración con pequeñas dimensiones y no necesitan componentes externos. Los transceptores μModule aislados LTM2894/2892/2884 de Analog Devices ofrecen aislamiento completo para las interfaces y dispositivos en serie más populares, incluidos USB, RS485, RS232, SPI/Digital, I2C, ADC, DAC e interruptores.
Características
- LTM2884
- 2500VRMS para transceptor USB aislado de 1 minuto
- Archivo reconocido por UL-CSA #E151738
- Compatible con USB 2.0 de velocidad completa y baja velocidad
- Convertidor DC/DC aislado integrado, externo o alimentado por bus
- Autoconfiguración de la velocidad del bus
- Potencia de salida de 2,5 W (500 mA a 5 V) desde la fuente de alimentación externa (VCC = de 8,6 V a 16,5 V)
- Potencia de salida de 1 W (200 mA a 5 V) desde la fuente de alimentación del bus USB (VBUS)
- Referencias de señal de suministro de salida LDO de 3,3 V: VLO, VLO2
- Inmunidad a transitorios de modo común de 30 kV/μs
- ESD: ±15 kV HBM en los pines de la interfaz USB
- Paquete BGA de montaje en superficie de 15 mm x 15 mm x 5 mm
- LTM2894
- Transceptor USB aislado 7500VRMS durante 1 minuto
- Reconocimiento UL-CSA pendiente
- Aislamiento reforzado
- Compatible con USB 2.0 de velocidad completa y baja velocidad
- Autoconfiguración de la velocidad del bus
- Intervalo de funcionamiento de VBUS y VBUS2 de 4,4 V a 36 V
- Referencias de señal de suministro de salida LDO de 3,3 V: VLO y VLO2
- Inmunidad a transitorios de modo común de 50 kV/μs
- ESD HBM de ±20 kV en los pines de la interfaz USB
- Tensión de trabajo continua máxima de 1414VPEAK
- Distancia de fuga de 17,4 mm
- BGA de montaje superficial de 22 mm x 6,25 mm
- LTM2892
- Aislador lógico de 6 canales en 3500VRMS durante 1 minuto
- Archivo reconocido por UL-CSA #E151738
- Funcionamiento con alimentación de 3 V a 5,5 V
- No son necesarios componentes externos
- Opciones SPI/digital (LTM2892-S) o I2C (LTM2892-I)
- Alta inmunidad a transitorios de modo común de 50 kV/μs
- Funcionamiento de alta velocidad
- Aislamiento digital de 10 MHz
- Aislamiento 4MHz/8MHz SPI
- Aislamiento I2C de 400 kHz
- Funcionamiento hasta +125 °C (grado H)
- Suministro lógico de 1,62 V a 5,5 V para una interfaz digital flexible
- ESD HBM de ±15 kV a través de la barrera de aislamiento
- 850VPEAKde voltaje de trabajo continuo máximo
- Modo de apagado de bajo consumo (<10>
- Paquete BGA pequeño (9 mm x 6,25 mm x 2,91 mm)
Aplicaciones
- Interfaces USB aisladas
- Aislamiento del host, del concentrador o del dispositivo
- Adquisición de datos industriales/médicos
- Interfaces SPI o I2C aisladas
- Sistemas industriales
- Equipos de pruebas y medición
- Rompimiento de bucles de tierra

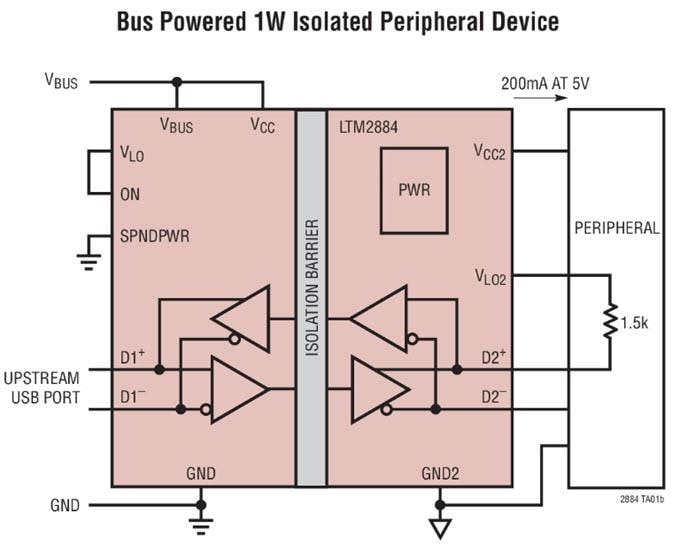

Aplicación típica de LTM2884

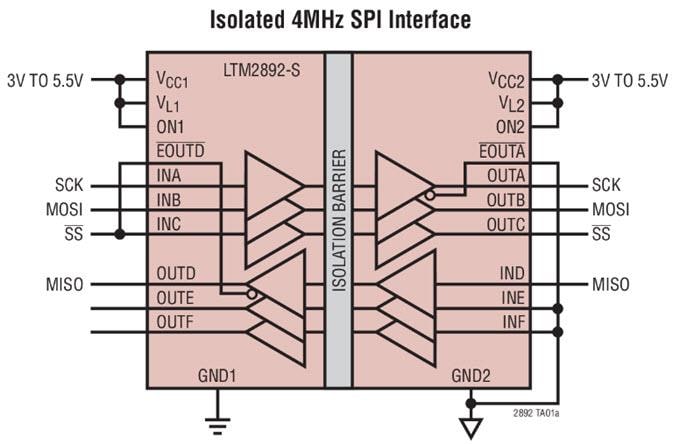

Aplicación típica de LTM2892

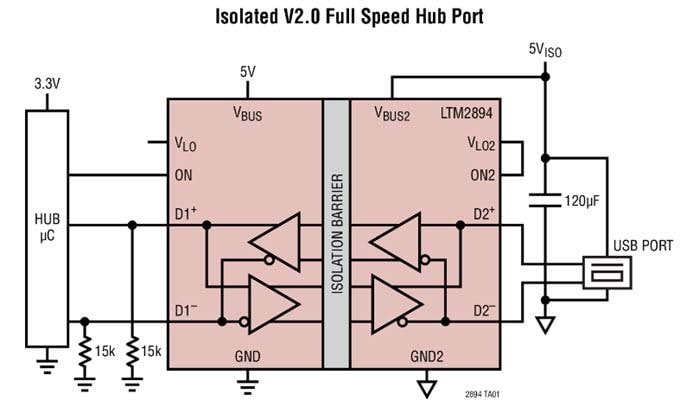

Aplicación típica de LTM2894
