Analog Devices Inc. Placa de evaluación EVAL-LTC7899-AZ

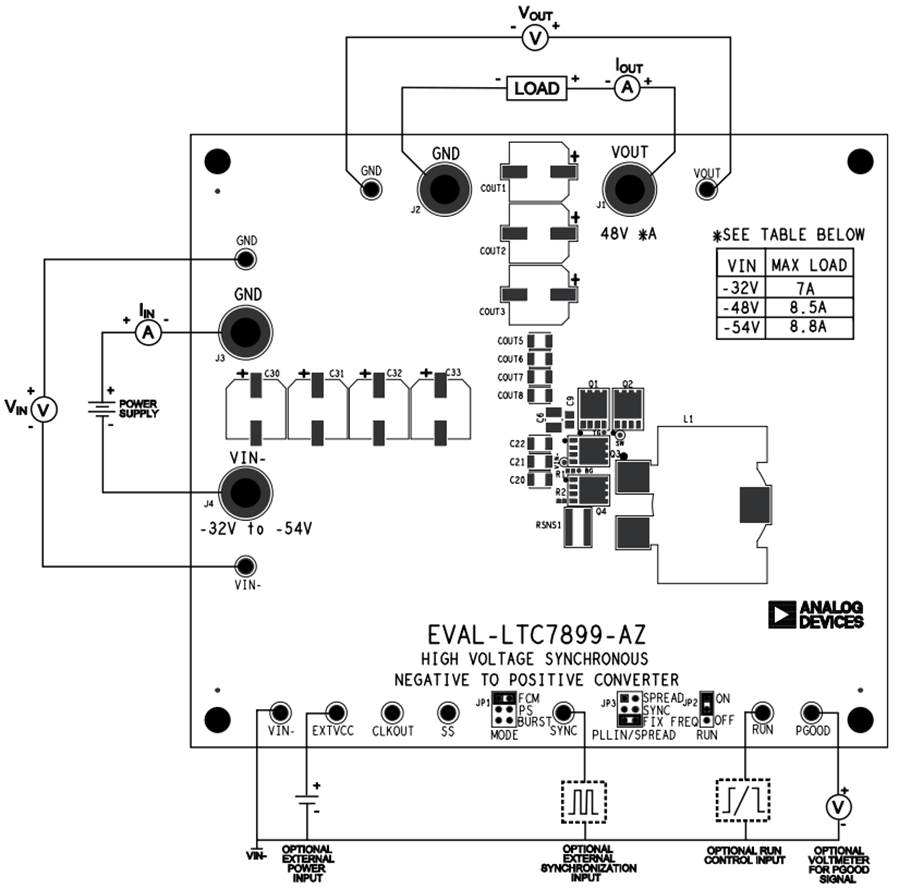

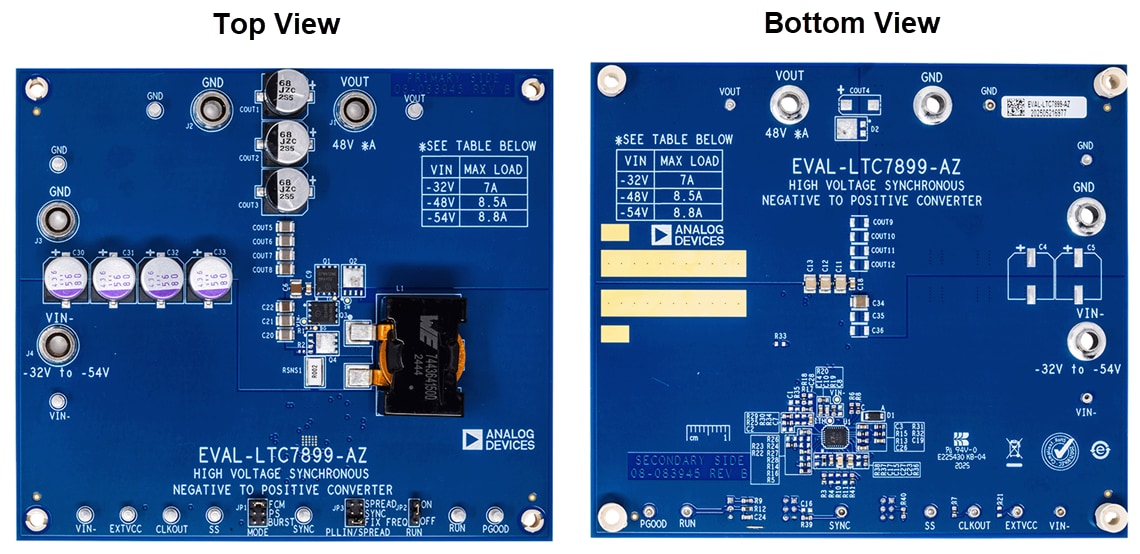

La placa de evaluación EVAL-LTC7899-AZ de Analog Devices cuenta con el LTC7899, un controlador síncrono de entrada negativa y salida positiva de bajo I_Qde 140 V con accionamiento de compuerta programable de 5 V a 10 V. El EVAL-LTC7899-AZ es una placa completamente ensamblada y probada que demuestra el rendimiento del LTC7899. El circuito de evaluación está diseñado para entregar una salida positiva de 48 V a una corriente de carga de hasta 8,8 A desde una fuente de alimentación de entrada de -32 V a -54 V. La placa está programada con una frecuencia de conmutación de 150 kHz, lo que se traduce en una eficiencia pico de hasta 97,3 %. El circuito de evaluación ha sido diseñado con FET de 120 V; se pueden sustituir diversos FET de tamaño similar para adaptarse a una amplia gama de aplicaciones. El EVAL-LTC7899-AZ de Analog Devices ofrece una solución rentable y de alto rendimiento para generar una salida positiva de 48 V a partir de una entrada negativa.
