Analog Devices Inc. Placa de evaluación EVAL-LT7826-AZ
La placa de evaluación EVAL-LT7826-AZ de Analog Devices evalúa el LT7826, un convertidor CC-CC de condensador conmutado en circuito abierto (sin inductor). El EVAL-LT7826-AZ funciona con un rango de VHIGH de 3,4 V a 17 V y un rango de VLOW de 1,7 V a 8,5 V. La frecuencia de conmutación del LT7826 está fijada en 500 kHz. Puede suministrar hasta 8 A de corriente de carga como divisor de voltaje.
El EVAL-LT7826-AZ permite a los usuarios programar los umbrales de habilitación de voltaje de entrada y de bloqueo de bajo voltaje (UVLO) mediante divisores resistivos para el terminal RUN. El LT7826 también ofrece funciones de protección. En condiciones de sobrecorriente o sobretemperatura del CI, el terminal FAULT se lleva al estado lógico LOW y la conmutación se detiene.
El EVAL-LT7826-AZ no requiere arranque con carga ni carga ligera. Después de que se aplica el voltaje de entrada a la placa, el LT7826 entra en modo de preequilibrio si los terminales RUN y MODE están por encima de los umbrales del dispositivo y INTVCC está por encima del umbral UVLO. Durante el modo de preequilibrio, los condensadores se cargan con una corriente y frecuencia de conmutación reducidas. Se puede aplicar la corriente de carga completa después de que haya terminado el preequilibrio y se haya establecido un voltaje de salida.
EVAL-LT7826-AZ de Analog Devices puede conectarse en paralelo con otras placas de circuito EVAL-LT7826-AZ. La sincronización de conmutación está disponible a través de la torre MODE para la sintonización de frecuencia y la operación de intercalado.
Características
- Voltaje VHIGH máximo de 17 V
- Divisor de voltaje independiente (2:1) o duplicador de voltaje (1:2)
- Corriente de salida máxima de 8 A como divisor de voltaje
- Máxima eficiencia superior al 97 %
- Inicio suave de la operación en estado estacionario
- Limitación de la corriente de arranque y protección contra sobrecorriente
- Diodos de arranque integrados
Aplicaciones
- Aplicaciones de sistemas de baterías
- Electrónica portátil de consumo
- Aplicaciones industriales

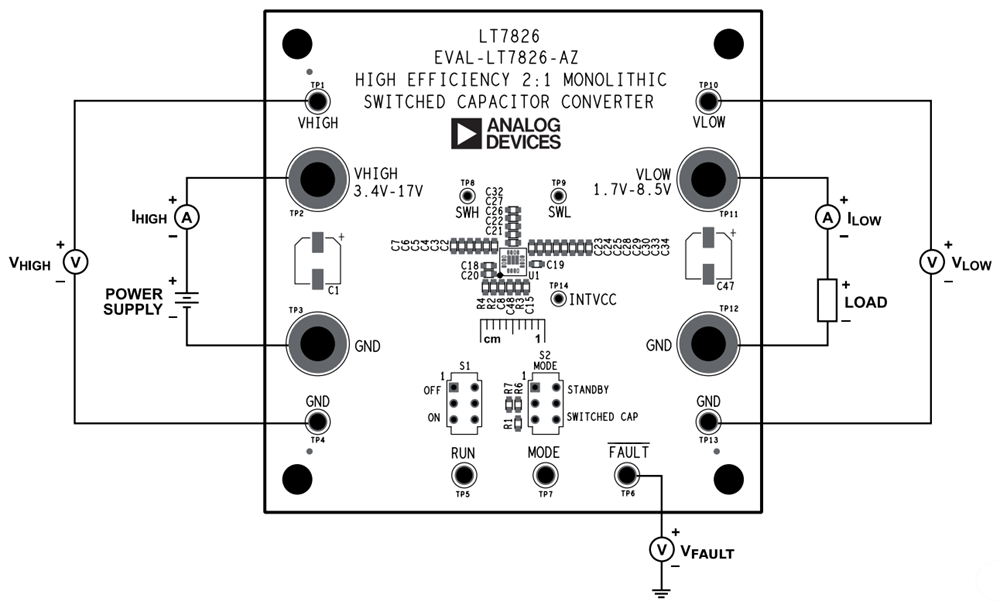

Configuración de pruebas

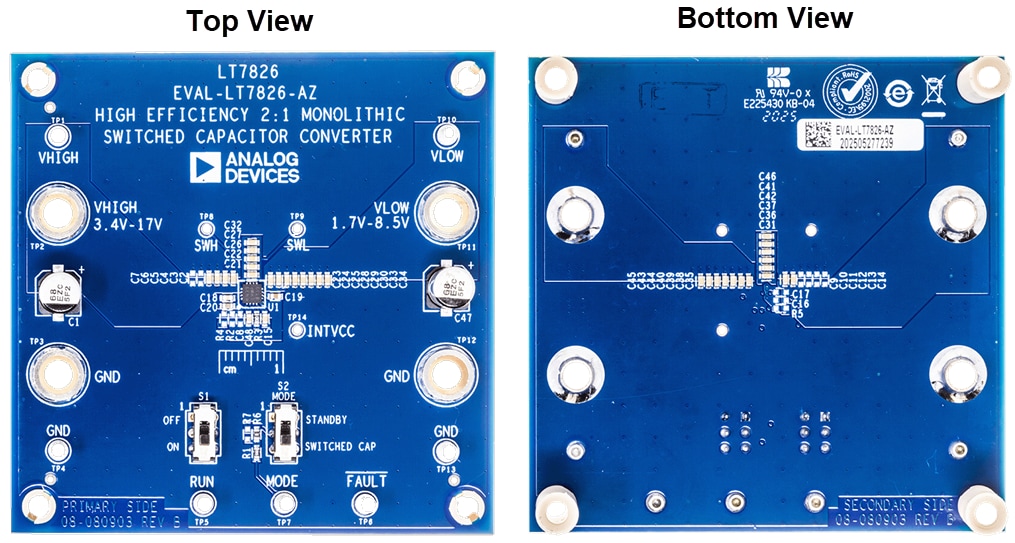

Diseño de la placa
