Analog Devices Inc. Placas de evaluación EV-ADF4030SD1Z

Las placas de evaluación EV-ADF4030SD1Z de Analog Devices evalúan el rendimiento del sincronizador de precisión de 10 canales ADF4030. Estas placas deben conectarse a la placa controladora SDP K1 a través de los conectores Arduino P5, P17, P18 y P16. Se pueden apilar varias placas de evaluación EV-ADF4030SD1Z en la placa controladora SDP-K1 usando el conector Arduino. Las placas de evaluación EV-ADF4030SD1Z proporcionan acceso a diez líneas bidireccionales ADF4030 BSYNC I/O utilizando conectores Twinax y SMA. Estas placas de evaluación se utilizan en el transporte de temporización 5 G, sincronización de alta precisión, electrónica de pines de equipos de pruebas automáticas (ATE) y aplicaciones de radar de red de antenas.

Características

  • Placa de evaluación EV-ADF4030SD1Z que incluye sincronizador de precisión de 10 canales ADF4030, interfaz Arduino y reguladores de voltaje
  • Permite varias formas de proporcionar un reloj de referencia a ADF4030
  • La placa controladora SDP-K1 funciona como interfaz entre un PC y la placa de evaluación
  • De entrada simple desde un generador de señales
  • Diferencial desde otro dispositivo o sincronizador ADF4030 adicional
  • Proporciona acceso a 10 líneas bidireccionales de I/O BSYNC ADF4030 utilizando conectores Twinax y SMA
  • Facilita la interconexión de los relojes ADF4030 con un osciloscopio u otras placas mediante una placa de interposición
  • Se pueden apilar hasta 16 placas EV-ADF4030SD1Z utilizando el conector Arduino
  • El software basado en Windows® permite el control de todas las funciones de ADF4030 desde un PC
  • Equipo necesario:
    • PC con sistema operativo Windows y puerto USB 2 0 para el software de evaluación
    • Fuente de reloj de referencia
    • Osciloscopio con cables SMA (opcional)
  • Software requerido:
    • Software ACE y versión 1,30 o superior
    • Plugin ADF4030 y versión 1.2024.26400-dev0030 o superior

Aplicaciones

  • Sincronización de transporte de temporización 5 G de alta precisión
  • Electrónica de pines de equipos de pruebas automáticas (ATE)
  • Radar de red en fase

Contenido del kit

  • Placa de evaluación EV-ADF4030SD1Z
  • Placa de interposición
  • 1 kit de controlador SDK-K1
  • 1 adaptador de pared externo AC/DC de 12 V y 24 W (Clase II)
  • 1 cable Twinax

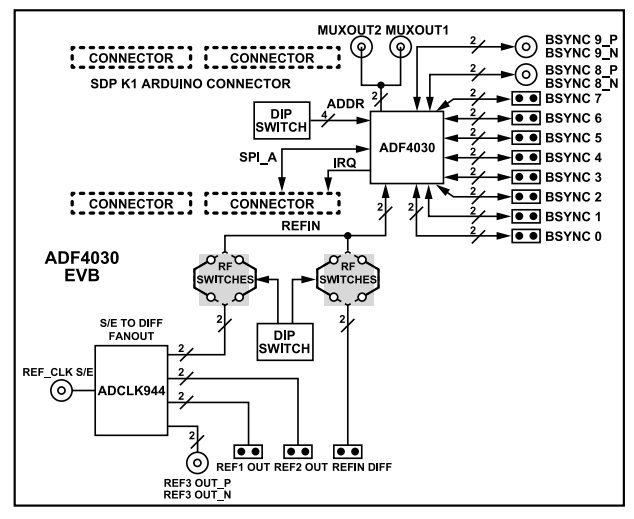

Diagrama de bloques

Diagrama de bloques - Analog Devices Inc. Placas de evaluación EV-ADF4030SD1Z
