Analog Devices Inc. Controladores de compuerta aislados ADuM4120 y ADuM4121
Los controladores de compuerta aislados de precisión ADuM4120/ADuM4121 de Analog Devices Inc. son controladores de 2 A de un solo canal que proporcionan un verdadero aislamiento galvánico entre la entrada y la salida. Los controladores de compuerta funcionan con fuentes de entrada de 2,5 V a 6,5 V para permitir la compatibilidad con sistemas de menor voltaje. Los controladores de compuerta ADuM4120/ADuM4121 pueden funcionar con voltajes de salida de hasta 35 V.
Desarrollados con tecnología iCoupler, los controladores ofrecen un aislamiento de precisión 5kVrms en un paquete SOIC de cuerpo ancho 6-lead con una distancia de fuga de 8 mm. La tecnología de transformador monolítico y CMOS de alta velocidad de ADuM4120/ADuM4121 de Analog Devices permite a los controladores de compuerta ofrecer un control fiable sobre las características de conmutación de IGBT/MOSFET en un amplio rango de voltajes de conmutación. La alta inmunidad transitoria de modo común (CMTI) y la sólida potencia de accionamiento hacen del ADuM4120/ADuM4121 una excelente opción para tecnologías de conmutación rápida.
Características
- Corriente de salida pico de 2,3 A (<2 ω="">
- Entrada VDD1 de 2,5 V a 6,5 V
- Salida VDD2 de 4,5 V a 35 V
- (ADuM4120) UVLO a 2,3 V VDD1
- (ADuM4121) UVLO a 2,5 V VDD1
- Múltiples opciones de UVLO en VDD2
- Grado A-4.4V: umbral de transición positiva (típico)
- Grado B-7.3V: umbral de transición positiva (típico)
- Grado C-11.3V: umbral de transición positiva (típico)
- Características de secuenciación precisa
- Tiempo de subida máximo del aislador y del controlador de 79 ns (ADuM4120)
- Niveles lógicos de entrada de CMOS
- Inmunidad a transitorios de modo común 150kV/μs
- Salida baja predeterminada
- Tiempo de subida máximo del aislador y del controlador de 53 ns (ADuM4121)
- Funcionamiento a alta temperatura de unión de +125 °C
- Certificaciones de seguridad y normativas (pendiente)
- Reconocimiento UL según UL 1577
- 5kVrms para paquete largo SOIC de 1 minuto
- Aviso de aceptación de componentes CSA 5 A
- Certificado de conformidad VDE (pendiente)
- DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
- VIORM = 849 V pico
- Distancia de fuga de 8 mm
- SOIC de cuerpo ancho 6-lead con distancia de fuga aumentada
Aplicaciones
- Fuentes de alimentación conmutadas
- Controladores de compuerta de IGBT/MOSFET
- Inversores industriales
- Dispositivos de potencia de nitruro de galio (GaN)/carbido de silicio (SiC)

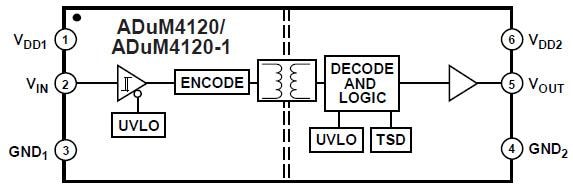

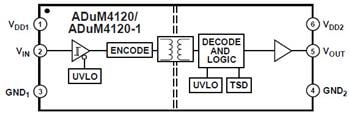

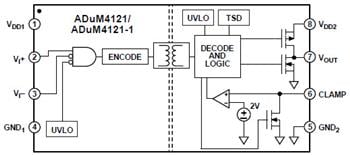

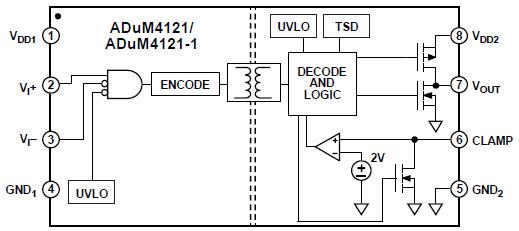

Diagrama de bloques funcional
Placas de evaluación
Analog Devices Inc. EVAL-ADuM4120EBZ/EVAL-ADuM4121EBZ Eval Boards
Facilities the testing of the ADuM4120/ADuM4121 2A single-channel gate drivers.
Publicado: 2017-10-23
| Actualizado: 2022-04-26
