Ver información de producto

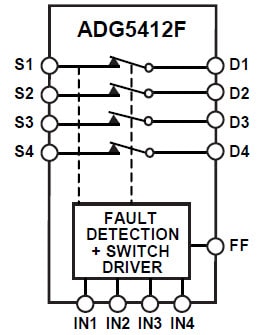

Conmutador SPST cuádruple ADG5412F de Analog Devices

El conmutador SPST cuádruple ADG5413F de Analog Devices incluye cuatro conmutadores de pin/tiro único (SPST) controlados de forma independiente para protección contra sobretensión de hasta −55 V y +55 V. El ADG5413F incluye dos conmutadores de activación y dos conmutadores de desactivación con entradas Logic 1. Cuando se activan, cada uno de los conmutadores funciona igual de bien en ambas direcciones, y cada conmutador cuenta con un rango de señal de entrada que se extiende hasta los elementos alimentados. Las entradas digitales son compatibles con entradas lógicas de 3 V para todo el intervalo de alimentación. Cuando no hay fuentes de alimentación, el conmutador permanece en el estado desactivado, y las entradas del conmutador son de alta impedancia. En condiciones de funcionamiento normales, si los niveles de señal de la entrada analógica en cualquier pin Sx superan el valor VDD o VSS en función de la tensión límite, VT, el conmutador se desactiva. Los niveles de señal de hasta +55 V o −55 V en relación con la masa están bloqueados, tanto en estado de alimentación como sin alimentación. La resistencia de activación baja de 10 Ω del conmutador ADG5413F, combinada con la planaridad de la resistencia de activación para una parte importante del rango de señales, hacen de este dispositivo la solución ideal para aplicaciones de adquisición de datos y conmutación de ganancia, donde es vital disponer de una excelente linealidad y un bajo nivel de distorsión.
