Amplificador de diferencia de precisión AD8479 de Analog Devices

Amplificador de diferencia de precisión AD8479 de Analog Devices

El amplificador de diferencia de precisión AD8479 de Analog Devices tiene un intervalo muy alto de tensión en el modo común de entrada. El AD8479 es un dispositivo de precisión con el que el usuario puede medir con precisión las señales diferenciales en presencia de tensiones de modo común altas de hasta ±600 V. El AD8479 puede sustituir a amplificadores de aislamiento costosos en aplicaciones que no requieren el aislamiento galvánico. El dispositivo funciona con un intervalo de tensión de modo común de ±600 V y tiene entradas protegidas desde los transitorios del modo común o modo diferencial hasta ±600 V. El AD8479 tiene baja tensión de compensación, variación de tensión de compensación baja, variación de ganancia baja, variación baja de rechazo del modo común y una excelente relación de rechazo del modo común (CMRR) en un intervalo de frecuencia amplio.
Características
  • Intervalo de tensión del modo común de ±600 V
  • Salida carril a carril
  • Ganancia fija de 1
  • Amplio intervalo de fuente de alimentación de ±2,5 V a ±18 V
  • Corriente de fuente de alimentación típica de 550 μA
  • Excelentes especificaciones de CA
  • CMRR de 90 dB mínimo
  • Ancho de banda de 130 kHz
  • Rendimiento cc de alta precisión
  • No linealidad de ganancia máxima de 5 ppm
  • Variación de tensión de compensación máxima: 10 μV/°C
  • Variación de compensación máxima de 5 ppm/°C
Aplicaciones
  • Detección de corriente de alta tensión
  • Monitores de voltaje de celdas de baterías
  • Monitores de corriente de fuente de alimentación
  • Controles de motores
  • Aislamiento

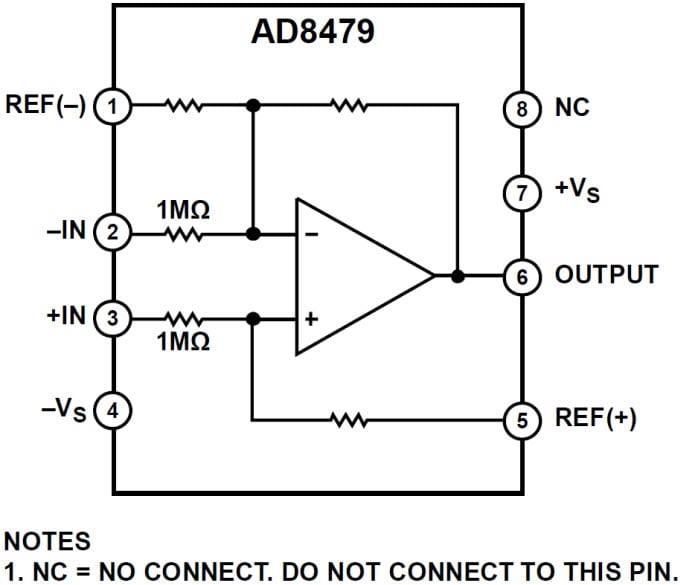

Diagrama de bloques funcional
Diagrama de bloques funcional
