Amphenol Advanced Sensors Kit de evaluación y sensores de detección de refrigerante T3400 A2L
El kit de evaluación y sensores de detección de refrigerante T3400 A2L de Amphenol Advanced Sensors pueden detectar fugas de gas refrigerante al evaluar la conductividad térmica de una mezcla de gases específica. Permite medir los cambios en la conductividad térmica de la mezcla de gases durante la descarga del refrigerante mediante el microelemento sensor de detección de conductividad térmica (TCD). La detección basada en la conductividad térmica ofrece los beneficios de una fiabilidad y resistencia superiores a largo plazo en entornos operativos adversos. Los sensores de detección de fugas de refrigerante T3400 y T3401 detectan eficazmente la fuga de gas refrigerante R32 y la fuga de gas refrigerante R454B respectivamente. El sensor de detección de fugas de refrigerante T3400 cuenta con capacidades de medición precisas, estables y repetibles. Estos sensores son ideales para sistemas de aire acondicionado residenciales y comerciales, bombas de calor y equipos de refrigeración.
Características
- Fiabilidad a largo plazo durante una vida útil de 15 años
- Tamaño compacto
- Rápido tiempo de respuesta de <15>
- Capacidad de medición precisa, estable y repetible
- Utiliza un sensor de conductividad térmica MEMS de segunda generación
- «Cavidad de transferencia de calor» patentada
- Incorpora un sensor de humedad relativa y un sensor de presión barométrica
- Detecta el gas R32 (T3400)
- Detecta el gas R454B (T3401)
- Rango de medición del LFL del 0 % al 100 %
- Precisión:
- ±2,5 % LFL, ambiente de 15 °C a 25 °C, 30 % a 70 % de HR
- ±5 % LFL, en todo el rango de funcionamiento
- Voltaje de alimentación de 5 VDC (típico)
- Corriente de funcionamiento máxima de 22 mA
- Rango de temperatura de funcionamiento de -40 °C a 60 °C
- Índice de protección contra la entrada de sólidos y líquidos IP54
Aplicaciones
- Sistemas de aire acondicionado residenciales y comerciales
- Bombas de calor
- Equipos de refrigeración
Instalación de T3400 y T3401
Los sensores de detección de fugas de refrigerante T3400 y T3401 deben estar expuestos al aire medido en todo momento. Debe elegirse la ubicación de forma que se maximice el intercambio de aire y se eviten espacios muertos. De ser posible, la ventilación del módulo debe estar orientada hacia abajo. Si esto no es posible, debe estar orientada verticalmente. Nunca debe estar orientada hacia arriba para evitar la acumulación de suciedad y agua.
Kit T3400-EVAL
El kit de evaluación del sensor de detección de fugas de refrigerante T3400 permite el funcionamiento rápido y sencillo del sensor T3400 de Telaire a través de una interfaz de PC estándar. El kit proporciona una herramienta de desarrollo rentable e incluye:
• Dispositivo USB con el software aplicable y las instrucciones de uso
• Adaptador RS485 a USB
• Sensor de detección de fugas de refrigerante T3400
Kit T3401-EVAL
El kit de evaluación del sensor de detección de fugas de refrigerante T3401 permite el funcionamiento rápido y sencillo del sensor T3401 de Telaire a través de una interfaz de PC estándar. El kit proporciona una herramienta de desarrollo rentable e incluye:
• Dispositivo USB con el software aplicable y las instrucciones de uso
• Adaptador RS485 a USB
• Sensor de detección de fugas de refrigerante T3401

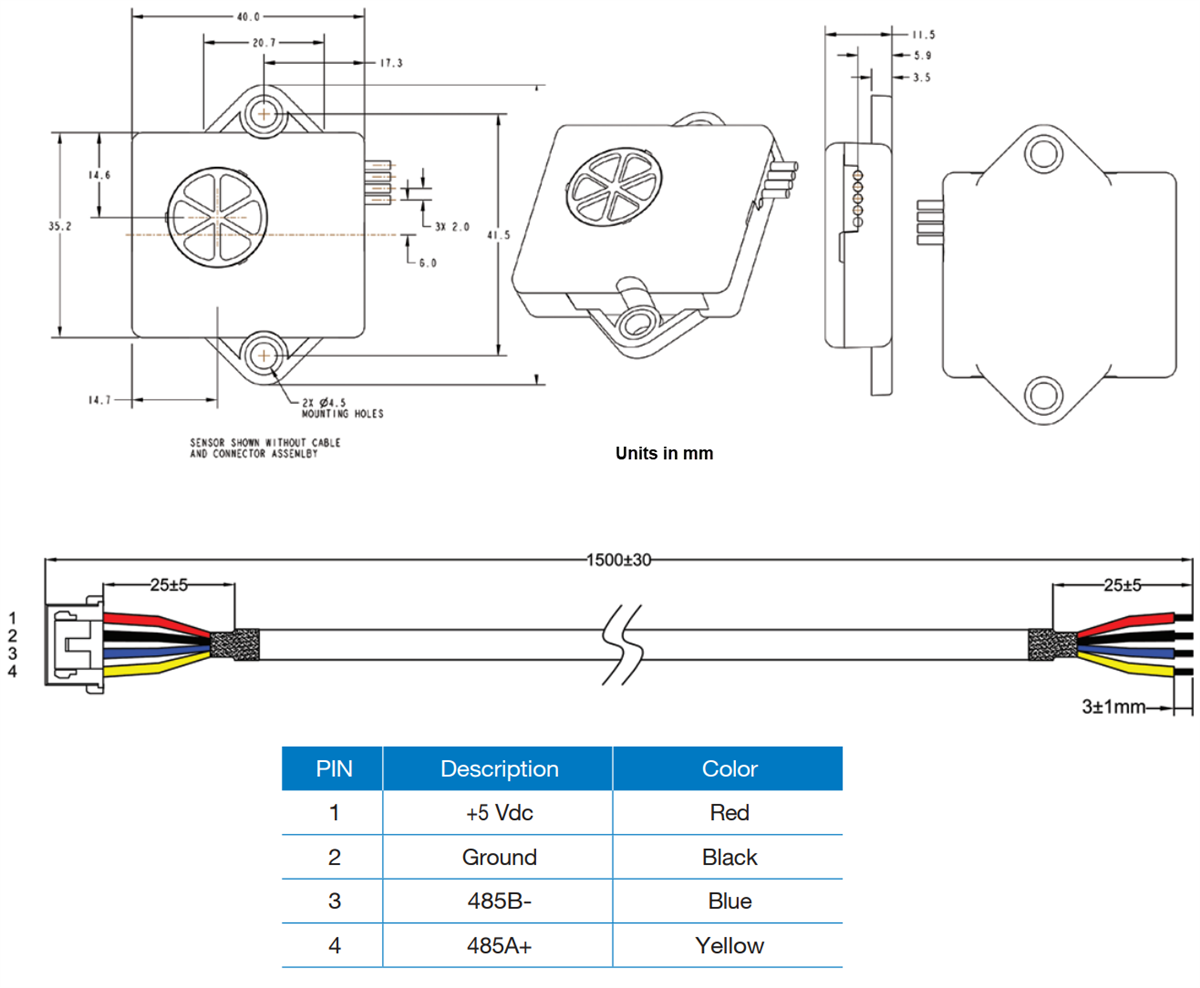

Dibujo de las dimensiones
